صناعة كاشف المعادن

صناعة كاشف المعادن

صناعة كاشف المعادن

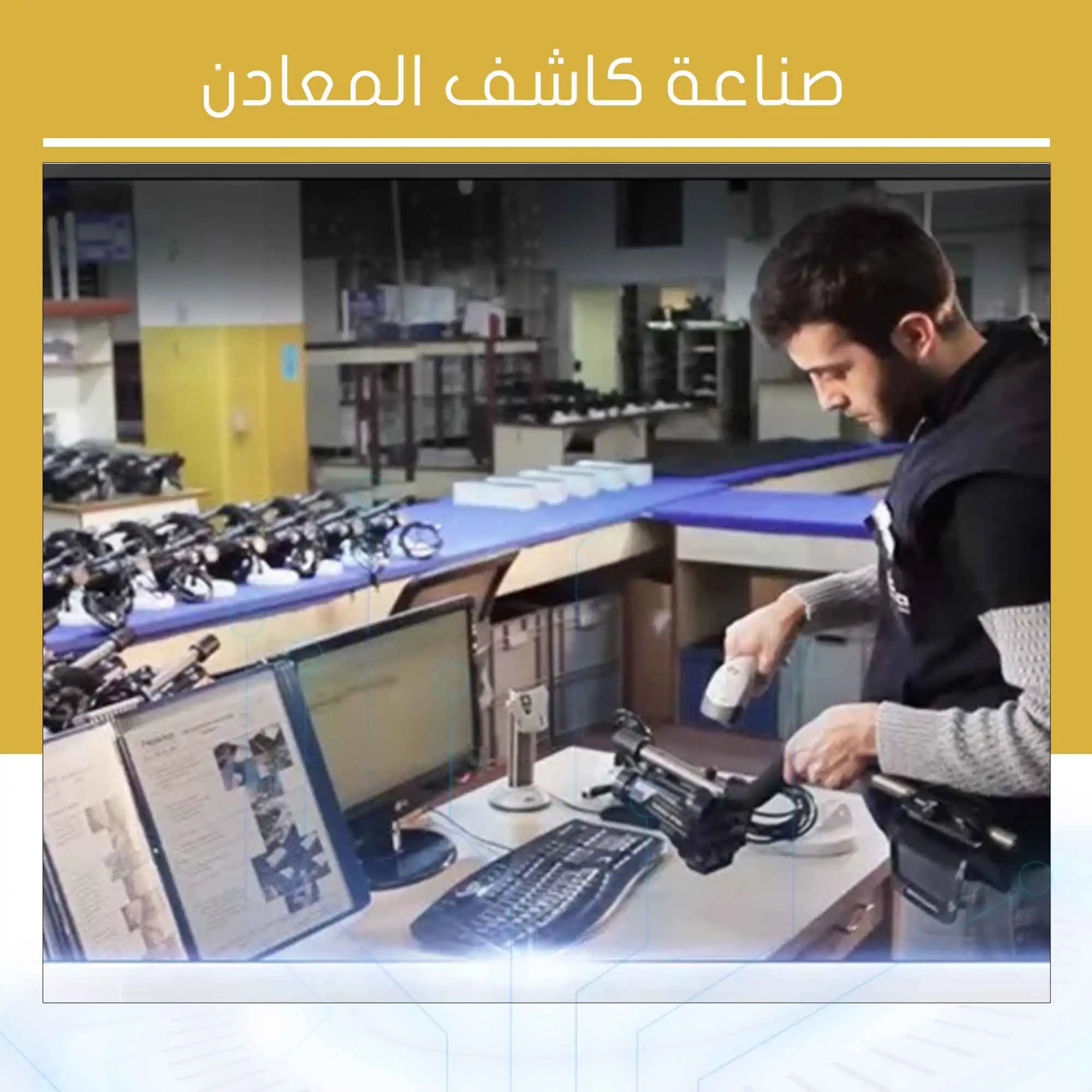

صناعة كاشف المعادن عملية مكلفة حيث يحتاج تصنيع جهاز كشف المعادن الى العديد من المكونات الصلبة و الالكترونية وتجميعها وفق مخطط معين مع توفير مصدر طاقة لتشغيل الجهاز .

ان صناعة كاشف المعادن تتم من قبل شركات مصنعة مختلفة حول العالم واشهرها الشركات الالمانية مثل

OKM و Mega Detection والتركية مثل  Nokta Makro والشركات الامريكية مثل Garrett  وشركة Minelab الاسترالية.

تمتلك هذه الشركات المصنعة فريق عمل كبير ومتكامل من مهندسين مختصين بمجالات عديدة في مجال الكهرباء والدارات الالكترونية

وعلم المعادن و جيولوجيا الارض ومجالات هندسية اخرى مثل التصميم الميكانيكي و الرسم الصناعي و التصنيع بمساعدة الكمبيوتر عبر آلات التحكم الرقمي بالكمبيوتر CNC .

بالاضافة الى عمال بتخصصات مختلفة تتضمن التصنيع و صناعة القوالب المعدنية والبلاستيكية و قسم خاص لتصنيع القطع المرافقة للاجهزة مثل اقراص البحث و المسابير وغيرها.

مع فريق عمل كبير للتجميع والتغليف والضب والشحن  الى الموزعين المعتمدين و الوكلاء في مختلف دول العالم .

لذلك تعتبر عملية صناعة كاشف المعادن ذات تكلفة عالية وتحتاج العملية الى فترة زمنية طويلة بدءا من مرحلة التصميم الاولي والنمذجة حتى الانتاج والتصنيع ومن ثم عمليات التجارب والاختبارات العملية قبل عملية الانهاء والتصنيع الكمي …

تستثمر الشركات المصنعة مئات آلاف الدولارات في تصنيع اجهزة كشف المعادن تتضمن البحث والتطوير والتقنيات والتكنولوجيا الجديدة و عملية التصنيع و النقل والشحن والتوزيع .



مكونات كاشف المعادن

تختلف مكونات كاشف المعادن حسب نوعه اي تقنية البحث المستخدمة في الجهاز حيث تصنف اجهزة كشف المعادن حسب تقنية البحث الى التصنيفات التالية :

فيمايلي شرح مختصر عن مكونات اجهزة كشف المعادن حسب نوعها :



مكونات كاشف المعادن الكهرومغناطيسي :

  • وحدة رئيسية (صندوق النظام ) : وهي وحدة تحوي الدارات الالكترونية الخاصة بالجهاز وشاشة العرض وازرار التحكم لتغيير الاعدادات وكذلك منفذ كابل قرص البحث .
  • الحامل (مسند الذراع ) و الاذرع : حيث يحوي اي جهاز كهرومغناطيسي عادة حامل للجهاز على شكل مقبض لليد لامساكه خلال عملية البحث بواسطة القرص , مع ذراعين او ثلاثة من البلاستيك او الالمنيوم توصل مع بعضها بشكل متداخل وتكون قابلة للتطويل والتقصير وتوصل بين الوحدة الرئيسية التي يكون الحامل جزء منها عادة وقرص البحث
  • قرص البحث : وهو عبارة عن قرص بشكل دائري او بيضوي باقطار مختلفة ويحوي ضمنه وشائع نحاسية الاولى وشيعة مرسلة يمرر فيها التيار الكهربائي القادم من مصدر الطاقة عبر كابل قادم من الوحدة الرئيسية لتوليد الحقول الكهرطيسية التي تتقاطع مع الاهداف المدفونة مولدة حقول كهرطيسية معاكسة واستقبالها عبر الوشيعة المستقبلة.
  • مصدر الطاقة : ويكون عادة على شكل بطارية او مجموعة بطاريات من نوع ليثيوم ايون او مجموعة بطاريات قلوية عادية حسب تصميم الجهاز وبعض الاجهزة يمكن ان تكون البطاريات قابلة للشحن , مهمة مصدر الطاقة تزويد التيار الكهربائي لتشغيل الوحدة الالكترونية الرئيسية والشاشة والتيار المار في الوشائع.
  • قطع اضافية اساسية مثل شاحن البطارية او اكسسوارات اختيارية مثل سماعات وشاحن للسيارة



مكونات كاشف المعادن التصويري :

  • الوحدة الرئيسية (صندوق النظام الالكتروني ) : وهي الوحدة التي تحوي ضمنها الدارات الالكترونية وشاشة العرض وازرار التحكم لضبط اعدادات الجهاز خلال المسح التصويري , ومنافذ وصل مجسات المسح .
  • مجس او مسبار المسح : ويكون عادة على شكل انبوب يحوي داخله دارات الكترونية خاصة او حساسات هي المسؤولة عن عملية المسح من خلال تسجيل التغيرات في قيم المغناطيسية وتنقل هذه القياسات عبر كابل او لاسلكيا الى الوحدة الرئيسية ليتم معالجة القيم , وفي بعض الاجهزة يوجد اكثر من مسبار حسب الهدف من عملية البحث.
  • وسيلة عرض النتائج : وتختلف الطريقة حسب الجهاز حيث من الممكن ان تمثل نتائج المسح بشكل رسومي ثلاثي الابعاد او ثنائي الابعاد على شاشة الجهاز او عبر كمبيوتر محمول او كمبيوتر لوحي (تابلت) او هاتف ذكي مع وجود تطبيقات مناسبة.
  • البطارية : في معظم الاجهزة التصويرية تكون البطارية داخلية ضمن صندوق النظام ولكن بعض الاجهزة توفر خيار تزويد الجهاز بالطاقة عبر بطارية خارجية اضافية اختيارية .
  • قطع اضافية اساسية مثل شاحن البطارية او اكسسوارات اختيارية مثل سماعات وشاحن للسيارة



مكونات كاشف المعادن الاستشعاري :

  • وحدة النظام : وهي الوحدة الالكترونية الرئيسية التي تحوي ضمنها الدارات الالكترونية وشاشة العرض وازرار التحكم لضبط اعدادات الجهاز خلال عملية المسح بعيد المدى
  • هوائيات : وهي هوائيات (انتينات) مسؤولة عن التقاط الاشارات الناتجة عن الاهداف المدفونة وعادة يركب ضمن الوحدة الرئيسية للجهاز هوائيين.
  • حساسات او مجسات خاصة تساعد في عملية البحث بعيد المدى كما في جهاز جولد ستار ثري دي سكانر
  • البطارية : في معظم الاجهزة الاستشعارية تكون البطارية داخلية ضمن الوحدة الرئيسية ولكن في بعض الاجهزة تزويد الجهاز تكون البطارية خارجية او توفر
  • قطع اضافية اساسية مثل شاحن البطارية او اكسسوارات اختيارية مثل سماعات وشاحن للسيارة



صنع كاشف معادن بسيط

على الرغم من تعقيد عملية صناعة كاشف المعادن الا انه هناك امكانية في صنع كاشف معادن بسيط للبحث عن الاهداف المعدنية تحت الارض مثل النقود القديمة الذهبية وقطع الآثار الصغيرة .

من خلال شرح مكونات كاشف المعادن بالفقرات السابقة يمكن معرفة مايحتاجه اي شخص لصنع كاشف معادن بسيط يمكن استخدامه بشكل عملي للبحث.

يمكن من خلال توفير ادوات و اشياء يمكن تامينها بسهولة من اي متجر محلي صناعة كاشف معادن يدوي وبتكلفة بسيطة معقولة ولكن لا تتوقع ان يكون الجهاز مضاهي لاجهزة احترافية من الشركات المصنعة ولكنه قد يفي بالغرض لتتعرف على كيفية اكتشاف المعادن بواسطة هذه الاجهزة.



صناعة كاشف المعادن يدويا

معظم المنقبين الهواة والجدد لا يملكون المال الكافي لشراء جهاز لكشف الذهب والمعادن يحقق اغراضهم مع تكلفة قد تتجاوز مئات الدولارات او حتى بضعة آلاف دولار لاجهزة احترافية .

يمكن للمهتمين ومن لديه الامكانيات والوقت صناعة كاشف المعادن يدويا عبراستخدام أشياء وادوات موجودة ضمن المنازل واشياء وادوات مساعدة رخيصة الثمن يمكن شرائها من اي متجر معدات الكترونية وكهربائية قريب.

يحتاج صناعة كاشف معادن يدوي فقط لتامين المستلزمات الضرورية و بعض العمل اليدوي من اجل صنع جهاز كشف ذهب يدوي بسيط وفعال في نفس الوقت بقدر كافي يمكنك اكتشاف الاشياء المعدنية تحت الارض.

نشرح هنا في الفقرة التالية كيفية صناعة جهاز لكشف المعادن كهرومغناطيسي يعمل بتقنية التردد المنخفض جدا (VLF) الاسهل من ناحية الصناعة والتكلفة المادية وهي التقنية المستخدمة في معظم اجهزة كشف المعادن الكهرومغناطيسية .



ويمكن تلخيص مبدأ عمل تقنية التردد المنخفض جدا كمايلي :

يحتوي قرص البحث الدائري او البيضوي الشكل المصنوع من البلاستيك عادة ضمنه على وشائع كهربائية مصنوعة من النحاس.

يوجد ضمن القرص وشيعتين وهما وشيعة الارسال يمرر ضمنها تيار كهربائي من مصدر الطاقة من اجل توليد الحقول الكهربائية المغناطيسية التي تبث ضمن التربة  تحت قرص البحث, وعند اصطدام هذه الحقول الكهرومغناطيسية بهدف معدني ما تحت الارض مثلا قطعة نقدية ذهبية , ينتج عن الاصطدام حقل كهرومغناطيسي منعكس يتم استقبال اشاراته عبر الوشيعة الثانية وشيعة الاستقبال وتحول الاشارة التماثلية الملتقطة  والتي تنقل الى وحدة التحكم لمعالجتها الى اشارة رقمية او صوتية لتنبه المستخدم لوجود معدن ما.

صنع كاشف معادن في المنزل

صنع كاشف معادن في المنزل امر ممكن مع توفير الادوات والمعدات اللازمة وبناءا على امكانياتك وتوفر عناصر معينة من المتاجر القريبة في مدينتك او قريتك يمكنك بناء كاشف معادن منزلي يمكن ان يكون كافيا للبحث عن المعادن



طريقة صناعة كاشف المعادن

صنع جهاز كشف الذهب ومن خلال الفقرة التالية نوضح بشكل مختصر طريقة صناعة كاشف المعادن الكهرومغناطيسي البسيط المعتمد على تقنية VLF التي تم شرحها في فقرة سابقة .

الأشياء والادوات المطلوبة: راديو AM – عصا مكنسة –شريط اللاصق – آلة حاسبة

خطوات العمل :

1 – قم بإدارة راديو AM وضبطه على محطة ما و حرك حلقة الراديو خطوة خطوة مع الانتباه إلى تغير نغمة الراديو الثابتة.

2 – قم بتشغيل الآلة الحاسبة وووضعها قرب اسفل الجانب الخلفي للراديو حتى تحصل على تغير في الصوت. قد يستغرق هذا من دقيقة إلى دقيقتين عند المحاولة للحصول على صوت باهت ولكن لا ينبغي أن يستغرق وقتًا طويلاً.

3 –  بعد إنجاز نغمة صوتية ثابتة من وضع كلا الراديو و الحاسبة وفق وضع معين، قم بتجميعهما بشكل جماعي باستخدام شريط لاصق وهنا تكون قد صنعت قرص البحث او ملف البحث

4 – بعد تركيب القطعتين معا كماسبق يمكنك استخدام الجهاز مباشرة لفحص المعادن بتقريب اجسام معدنية ما كالملاعق و النقود

5 – يمكنك وصل عصا مكنسة ولصقها مع القطعتين الموصولتين مسبقا من اجل صنع ذراع للجهاز يسهل عليك عملية البحث ومسك الجهاز واستخدامه

6 – بمجرد بدء العمل ، ستلاحظ أنه بمجرد بدء تقريب هذا الكاشف من ملعقة معدنية او قطعة نقود صغيرة يصدر صوت تنبيه او نغمة صوتية ويزداد صوت التنبيه هذا كلما اقتربت أكثر نحو الملعقة او القطعة النقدية  وهذا يعني أنك قمت بنجاح بإنشاء جهاز كاشف معدني محلي الصنع يمكن ان يستخدم في كشف الذهب يدويا

المصدر : https://metaldetectorlab.com/how-to-make-metal-detector/



طريقة صنع كاشف معادن تحت الأرض

طريقة صنع كاشف معادن تحت الأرض (VLF) والمواد والأدوات اللازمة لإتمام صنع كاشف المعادن تحت الارض هي كما يلي :

  • اللفائف الخاصّة بالإرسال: وهي عبارةٌ عن مجموعةٍ من الأسلاك التي قد تكون موجودةً بشكلٍ خارجيّ أو بشكلٍ داخليّ.
  • اللفائف الخاصّة بالاستقبال: وهي تشبه اللفائف الخاصة بالإرسال، إلّا أنّها تتواجد بشكلٍ داخليّ، وتتمثل وظيفتها في التقاط الإشارات الصادرة عن المعادن في الأرض بعد تولّد المجال المغناطيسيّ، ثمذ تضخيمها، والتنبيه بوجودها.
  • كمية من الأخشاب من النوع الرقائقي.
  • راديو صغير الحجم، والذي سيتم الاستخدامه للتنبيه والكشف عن المعادن.
  • مجموعة من الأخشاب المقطعة على شكلِ عصيّ.
  • قضيب أو عصا طويلة لحمل الجهاز وقيادته.



طريقة صنع جهاز كشف معادن تحت الارض





البدء بصناعة جسم كاشف المعادن:

وذلك بتقطيع الخشب الرقائقي إلى حلقتين مثقوبتين مثل الخاتم أو الإسوارة، بحيث تكون واحدة كبيرة، والأخرى صغيرة، وذلك لوضع الحلقة الصغيرة داخل الحلقة الكبيرة. إحضار قطع الخشب على شكل العصي، واستخدامها لتثبيت الحلقة الصغيرة داخل الحلقة الكبيرة، وذلك من خلال تشكيل إشارة تشبه (+) حول الحلقات، حيث سيكون الشكل الناتج أشبه بعلامة تحديد الهدف في الألعاب الإلكترونية. البدء بلفّ الأسلاك النحاسيّة الخاصّة بالإرسال والاستقبال على الحلقتين، لتشكيل عشر لفات على كلّ حلقة.

ربط الأسلاك الناتجة مع الراديو، والذي يعتبر في هذه الحالة بمثابة العلبة الخاصّة بالتحكم. وضع الراديو على أعلى اهتزاز وذلك على موجة الـ (AM)، مع الحرص على أن يكون التردّد غير تابع لأيّ محطة، وذلك للحصول على نتيجةٍ واضحة.

تثبيت الأجزاء الناتجة على القضيب الخشبيّ أو العصا، مع الحرص على ترك مساحةٍ صغيرة لمسكه باليد. عند تثبيت القطع على القضيب، يجب إبعاد الراديو عن الرأس الخاصّ بالبحث (الأقراص الخشبية)، وذلك للحصول على أفضل النتائج. فتح الراديو، والبدء بالبحث عن المعادن، وفي حالة كان هناك أيّ معدن سوف يصدر صوت تشويشٍ من الراديو، ولسماع الصوت بشكلٍ أفضل، ينصح باستخدام السماعات بعد توصيلها مع الراديو.



صنع كاشف المعادن بالراديو

من خلال الفقرة السابقة تم صناعة كاشف المعادن بالراديو حيث ان الراديو هو عبارة عن جهاز الكتروني يحوي دارات الكترونية مصممة لالتقاط الاشارات الكهرطيسية عبر مكونات الكترونية معينة وفي الراديو تتحول الاشارات الالكترونية الى اشارات رقمية يتم فك ترميزها وتحليلها وتحويلها الى صوت يتم سماعه عبر مكبر صوت او سماعات توصل مع دارة الراديو.

اي ان جهاز الراديو يعمل عمل الوشيعة المستقبلة في اجهزة كشف المعادن الكهرومغناطيسية ويمكن من خلال ضبط الراديو وفق ترددات معينة من خلال التجربة العملية تطوير الجهاز السابق لتوفير ميزات افضل من ناحية الدقة والعمل .

طبعا دقة جهاز كشف المعادن بالراديو غير كافية لاكتشاف المعادن على اعماق عملية ولهذا تحتاج الى جهاز كشف معادن حقيقي لتحقيق النتائج المرجوة من عملية التحكم بالترددات و ضبط مجال البحث والنغمات الصوتية وغير ذلك.



صنع جهاز كشف الذهب

ان صنع جهاز كشف الذهب هي عمليا صناعة جهاز كشف معادن عام مع توفير آلية للتمييز بين المعادن المختلفة من خلال تصفية الاشارات الملتقطة وتمثيلها بشكل مفهوم للمستخدم مثلا بشكل رقمي او عبر خرج صوتي او تمثيل مرئي .

مثلا في اجهزة كشف الذهب الكهرومغناطيسية بعض الاجهزة توفر آلية التمييز عبر مايسمى معرف الهدف الرقمي وهو رقم خاص يعرض على الشاشة موافق لنوع معدن معين مثلا الذهب وبعض الاجهزة توفر آلية فلترة لالتقاط اشارات ضمن مجال معرف رقمي محدد مثلا من 70-80 بشكل يوافق الذهب .



صنع كاشف المعادن بعيد المدى

ان صناعة كاشف المعادن بعيد المدى عملية اكثر صعوبة من صناعة كاشف معدني بسيط حيث يحتاج الى دارة الكترونية اكثر تعقيدا بمكونات الكترونية بعناصر لا يمكن توفيرها الا للمختصين وتحتاج الى خبرة في مجال هندسة الالكترونيات و الهندسة الكهربائية ومعرفة ضمن مجال خواص المعادن وغير ذلك .

وبالتالي صناعة كاشف معادن استشعاري تحتاج الى فريق مختص من الخبراء والمهندسين لدراسة تصميم الدارات الالكترونية و تنفيذها عبر شركات خاصة بطباعة الدارات وفق المتطلبات اللازمة لالتقاط وفلترة الاشارات الكهرومغناطيسية الملتقطة من مسافات كبيرة وعرضها وتحليلها .

كذلك يتطلب مبرمجين للدارات الالكترونية لبرمجة برنامج الجهاز وواجهته الرسومية والتي تمكن المستخدم من اختيار اعدادات مسبقة على شكل برامج او ترددات خاصة بمعدن معين مثل الذهب لتوجيه البحث نحو هذا التردد  ومع امكانيات ضبط مجال البحث والمسافة والعمق لتحقيق نتائج افضل .

لذلك عملية صنع كاشف معادن بعيد المدى هي خارج متناول المنقبين المبتدئين او حتى المحترفين لانها تتطلب فريق عمل مختص وكبير وتحتاج الى ابحاث و تجارب ومعدات لا يمكن لمنقب هاوي ان يؤمنها او يتحمل كلفة شرائها .



صنع كاشف المعادن بالاردوينو

آردوينو (بالإنجليزية: Arduino)‏ هو لوح تطوير إلكتروني او بمعنى آخر دارة الكترونية متكاملة مع متحكمات دقيقة ويمكن برمجته عبر الحاسوب باستخدام لغات البرمجة وادوات تطوير البرمجيات

وهو مصمم لتسهيل استخدام الإلكترونيات التفاعلية في المشاريع متعددة التخصصات. يُستخدم الآردوينو بصورة أساسية في تصميم المشاريع الإلكترونية التفاعلية أو المشاريع التي تستهدف بناء حساسات بيئية مختلفة كدرجات الحرارة، الرياح، الضوء والضغط وغيرها… يّمكن توصيل الآردوينو ببرامج مختلفة على الحاسب الشخصي، ويعتمد في برمجته على لغات البرمجة مفتوحة المصدر وتتميز الأكواد البرمجية الخاصة بلغة الآردوينو أنها تشبهه لغة السي وتعتبر من أسهل لغات البرمجة المستخدمة في كتابة برامج المتحكمات الدقيقة.

المصدر : مقالة ويكيبيديا

يمكن صنع كاشف المعادن بالاردوينو مع الامكانيات التي يوفرها والدارات المتكاملة المدمجة وباضافة عناصر معينة مثل حساسات خاصة بكشف المجالات المغناطيسية ومع خيارات برمجة الاردوينو يمكن برمجة وظائف الدارة وواجهات المستخدم لتوفير آلية للتحكم والضبط لبعض القيم و التحكم بالحساسية والترددات وماشابه ذلك.
